Zbuduj własny skaner 3D: Poradnik DIY krok po kroku

Ten artykuł to kompleksowy przewodnik, który krok po kroku pokaże Ci, jak samodzielnie zbudować skaner 3D w warunkach domowych. Dowiesz się o różnych technologiach, potrzebnych komponentach i oprogramowaniu, co pozwoli Ci zrealizować ten ambitny, ale satysfakcjonujący projekt.

Dlaczego warto zbudować własny skaner 3D zamiast kupować gotowe urządzenie?

Wprowadzenie się w świat digitalizacji 3D może być fascynujące, a budowa własnego skanera 3D to jeden z najbardziej satysfakcjonujących sposobów na rozpoczęcie tej przygody. Zamiast sięgać po drogie, gotowe rozwiązania, możemy stworzyć narzędzie, które nie tylko pozwoli nam na eksplorację trójwymiarowego świata, ale także rozwinie nasze umiejętności techniczne i da nam pełną kontrolę nad procesem. To inwestycja w wiedzę i możliwość dostosowania sprzętu do naszych unikalnych potrzeb, co jest nieocenione w świecie DIY.

Poznaj świat digitalizacji 3D za ułamek ceny

Wyobraź sobie możliwość tworzenia cyfrowych kopii przedmiotów, które Cię otaczają, bez konieczności wydawania tysięcy złotych na profesjonalny sprzęt. Budowa własnego skanera 3D otwiera drzwi do świata digitalizacji 3D na zupełnie nowym poziomie dostępności. Podczas gdy gotowe skanery mogą kosztować od kilku do kilkunastu tysięcy złotych, zbudowanie własnego urządzenia, opartego na popularnych metodach, może zamknąć się w kwocie kilkuset złotych. To ogromna oszczędność, która pozwala na eksperymentowanie i naukę bez obawy o zrujnowanie budżetu.

Możliwości i zastosowania domowego skanera 3D: od hobby do prototypowania

Potencjał, jaki drzemie w samodzielnie zbudowanym skanerze 3D, jest niemal nieograniczony. Możesz zacząć od małych projektów hobbystycznych, takich jak tworzenie modeli do druku 3D, na przykład replik ulubionych postaci czy elementów do modyfikacji istniejących przedmiotów. Ale to dopiero początek! Zeskanowane obiekty mogą stać się częścią cyfrowych światów w grach komputerowych, posłużyć do tworzenia realistycznych wizualizacji architektonicznych, a nawet stać się fundamentem dla inżynierii odwrotnej analizy istniejących części w celu ich ulepszenia lub odtworzenia. To narzędzie, które rozwija kreatywność i umiejętności techniczne, otwierając drogę do prototypowania i innowacji na własnym podwórku.

Kluczowa decyzja na start: jaką technologię skanowania 3D wybrać?

Zanim zanurzymy się w szczegółach technicznych, musimy podjąć kluczową decyzję dotyczącą metody skanowania. Dwie najpopularniejsze i najbardziej dostępne dla hobbystów technologie to fotogrametria oraz skanowanie światłem strukturalnym. Wybór pomiędzy nimi zadecyduje o tym, jakiego sprzętu będziemy potrzebować, jakie będą koszty projektu i jakiej precyzji możemy oczekiwać. Przyjrzyjmy się bliżej każdej z nich, abyś mógł podjąć najlepszą decyzję dla siebie.

Fotogrametria: skaner 3D w Twoim smartfonie idealna na początek

Fotogrametria to metoda, która zrewolucjonizowała dostępność skanowania 3D. Jej największą zaletą jest prostota i niski próg wejścia. Cały proces opiera się na wykonaniu serii zdjęć obiektu z różnych perspektyw, które następnie są analizowane przez specjalistyczne oprogramowanie. To właśnie algorytmy oprogramowania potrafią na podstawie tych zdjęć odtworzyć trójwymiarową geometrię obiektu. Co najważniejsze, do rozpoczęcia przygody z fotogrametrią często wystarczy smartfon z dobrym aparatem. Oczywiście, profesjonalna lustrzanka cyfrowa zapewni lepszą jakość zdjęć i większą kontrolę nad parametrami, ale na początek smartfon jest w zupełności wystarczający. Kluczowe jest tutaj zadbanie o odpowiednie, równomierne oświetlenie i wykonanie dużej liczby zdjęć, które będą się znacząco nakładać.

Światło strukturalne i triangulacja laserowa: wyższa precyzja dla ambitnych

Jeśli zależy Ci na wyższej precyzji i szczegółowości skanowania, metoda światła strukturalnego może być dla Ciebie. Jest to technika bardziej zaawansowana, wymagająca nieco więcej sprzętu i wiedzy technicznej, ale oferująca rezultaty, które często przewyższają możliwości fotogrametrii. Zasada działania jest fascynująca: na obiekt rzutowany jest znany wzór światła, na przykład seria precyzyjnie rozmieszczonych pasków. Kamera rejestruje, jak ten wzór deformuje się pod wpływem kształtu obiektu. Analizując te deformacje, oprogramowanie jest w stanie obliczyć dokładną geometrię skanowanej powierzchni. W projektach DIY często wykorzystuje się do tego celu mały projektor, kamerę, a także sterownik oparty na platformie takiej jak Arduino lub Raspberry Pi, który zarządza całym procesem, w tym precyzyjnym obrotem obiektu na specjalnym stoliku.

Porównanie metod: koszty, dokładność i poziom skomplikowania

Wybór między fotogrametrią a światłem strukturalnym sprowadza się do kilku kluczowych czynników, które pomogą Ci podjąć świadomą decyzję:

• Koszty: Fotogrametria jest zdecydowanie bardziej budżetową opcją. Jeśli posiadasz smartfon, Twoje koszty mogą ograniczyć się do zakupu statywu i ewentualnego dodatkowego oświetlenia. Budowa skanera opartego na świetle strukturalnym będzie wymagała zakupu dedykowanych komponentów elektronicznych i optycznych, co zwiększa początkową inwestycję.
• Dokładność: Skanowanie światłem strukturalnym zazwyczaj oferuje wyższą precyzję i lepszą rozdzielczość skanowania, co jest kluczowe w zastosowaniach wymagających bardzo dokładnych modeli. Fotogrametria, choć coraz lepsza, może mieć trudności z odwzorowaniem bardzo drobnych detali.
• Poziom skomplikowania: Fotogrametria jest znacznie łatwiejsza do rozpoczęcia. Wymaga głównie cierpliwości w robieniu zdjęć i obsługi oprogramowania. Budowa skanera światłem strukturalnym to już bardziej zaawansowany projekt elektroniczny i mechaniczny, wymagający podstawowej wiedzy z zakresu elektroniki i programowania.
• Wymagany sprzęt: Dla fotogrametrii wystarczy aparat (smartfon lub lustrzanka) i dobre oświetlenie. Metoda światła strukturalnego wymaga kamery, projektora, sterownika (np. Arduino), silnika krokowego i precyzyjnego stolika obrotowego.

Podsumowując, jeśli dopiero zaczynasz i chcesz szybko zobaczyć efekty, fotogrametria jest świetnym wyborem. Jeśli jednak masz już doświadczenie w elektronice i chcesz osiągnąć najwyższą możliwą precyzję, warto rozważyć budowę skanera opartego na świetle strukturalnym.

Projekt 1: Budujemy skaner 3D oparty na fotogrametrii (metoda budżetowa)

Zdecydowałeś się na fotogrametrię? Świetny wybór na początek! Ta metoda pozwala na uzyskanie zaskakująco dobrych rezultatów przy minimalnych nakładach finansowych. Teraz przejdźmy do konkretów jak krok po kroku zbudować swój pierwszy skaner 3D oparty na tej technologii i uzyskać swój pierwszy model 3D.

Niezbędny sprzęt: czy wystarczy aparat w telefonie?

Największą zaletą fotogrametrii jest jej dostępność. Tak, dobry aparat w Twoim smartfonie jest w stanie zapewnić wystarczającą jakość zdjęć do rozpoczęcia przygody ze skanowaniem 3D. Oczywiście, jeśli posiadasz lustrzankę cyfrową, będziesz miał większą kontrolę nad parametrami ekspozycji, balansem bieli i ostrością, co przełoży się na lepszą jakość finalnego modelu. Niezależnie od tego, czy używasz smartfona, czy aparatu, kluczowe jest zapewnienie stabilności. Dlatego solidny statyw jest niemal obowiązkowym elementem wyposażenia. Równie ważne jest odpowiednie oświetlenie musi być ono równomierne, rozproszone i pozbawione ostrych cieni, które mogłyby zakłócić pracę algorytmów.

Krok po kroku: jak poprawnie fotografować obiekt do skanowania?

Sekret udanego skanowania fotogrametrycznego tkwi w starannym wykonaniu zdjęć. Oto instrukcja, która pomoże Ci osiągnąć najlepsze rezultaty:

1. Przygotowanie obiektu i tła: Obiekt, który chcesz zeskanować, powinien znajdować się na jednolitym, matowym tle. Unikaj wzorzystych lub błyszczących powierzchni, które mogą wprowadzić w błąd oprogramowanie.
2. Ustawienie oświetlenia: Zadbaj o równomierne, rozproszone światło. Unikaj bezpośredniego światła słonecznego lub mocnych punktów świetlnych, które tworzą ostre cienie. Światło studyjne z dyfuzorami lub światło dzienne zza okna (bez bezpośredniego nasłonecznienia) sprawdzą się najlepiej.
3. Wykonanie serii zdjęć: Zacznij fotografować obiekt z różnych kątów. Kluczowe jest, aby kolejne zdjęcia nakładały się na siebie w co najmniej 60-80%. Oznacza to, że duża część obiektu widoczna na jednym zdjęciu musi być również widoczna na zdjęciu następnym.
4. Liczba zdjęć: Dla małych obiektów wystarczy kilkadziesiąt zdjęć. Większe przedmioty mogą wymagać nawet kilkuset ujęć, wykonanych z różnych wysokości i pod różnymi kątami.
5. Unikanie błędów: Podczas całej sesji zdjęciowej staraj się nie poruszać obiektem ani zmieniać oświetlenia. Utrzymuj stałą odległość od obiektu, jeśli to możliwe.

Pamiętaj, że niektóre aplikacje mobilne, takie jak RealityScan, mogą dodatkowo ułatwić ten proces, prowadząc Cię przez kolejne kroki i podpowiadając, jak poprawnie wykonać zdjęcia.

Najlepsze darmowe oprogramowanie: przegląd i konfiguracja Meshroom

Gdy już wykonasz zdjęcia, nadszedł czas na ich przetworzenie. Na szczęście istnieje wiele darmowych i potężnych narzędzi, które Ci w tym pomogą. Jednym z najpopularniejszych jest Meshroom darmowe oprogramowanie typu open-source, oparte na bibliotece AliceVision. Jest ono dostępne dla systemów Windows i Linux. Instalacja Meshroom jest zazwyczaj prosta i polega na pobraniu instalatora ze strony projektu i przeprowadzeniu standardowej procedury instalacji. Po uruchomieniu programu zobaczysz interfejs podzielony na kilka głównych sekcji. Aby rozpocząć, po prostu przeciągnij wszystkie wykonane zdjęcia do okna "Zdjęcia" (Images). Oprogramowanie automatycznie wykryje parametry aparatu, jeśli były zapisane w metadanych EXIF. Następnie możesz kliknąć przycisk "Start", aby rozpocząć proces rekonstrukcji. Meshroom przeprowadzi Cię przez wszystkie etapy, od dopasowania zdjęć, przez budowę chmury punktów, aż po utworzenie siatki i teksturowanie modelu. Choć Meshroom jest potężny, warto również wspomnieć o płatnych alternatywach, takich jak Agisoft Metashape, które oferują jeszcze więcej funkcji i kontroli nad procesem, ale na początek Meshroom jest doskonałym wyborem.

Przetwarzanie zdjęć w model 3D: od chmury punktów do gotowej siatki

Proces przekształcania setek zdjęć w trójwymiarowy model może wydawać się skomplikowany, ale oprogramowanie takie jak Meshroom automatyzuje większość zadań. Oto, co dzieje się "pod maską":

• Wczytywanie zdjęć: Program analizuje wszystkie przesłane zdjęcia, identyfikując wspólne punkty i cechy.
• Generowanie chmury punktów: Na podstawie analizy zdjęć tworzona jest gęsta chmura punktów w przestrzeni 3D. Każdy punkt reprezentuje fragment obiektu widoczny na zdjęciach.
• Tworzenie siatki (mesh): Algorytmy programu łączą punkty chmury, tworząc siatkę trójwymiarową zbiór połączonych ze sobą trójkątów, które definiują kształt obiektu.
• Teksturowanie modelu: Na koniec, informacje o kolorze i teksturze z oryginalnych zdjęć są "nakładane" na siatkę, tworząc realistyczny wygląd modelu.

Po zakończeniu procesu otrzymasz gotowy model 3D, który możesz wyeksportować do popularnych formatów, takich jak OBJ czy STL. Czasami model może wymagać drobnych poprawek, na przykład usunięcia niepotrzebnych fragmentów lub wypełnienia niewielkich luk, co można zrobić w dedykowanym oprogramowaniu do edycji siatek 3D.

Projekt 2: Budowa precyzyjnego skanera 3D ze światłem strukturalnym

Jeśli fotogrametria to dla Ciebie za mało i marzysz o wyższej precyzji, budowa skanera opartego na świetle strukturalnym będzie dla Ciebie ekscytującym wyzwaniem. Ten projekt wymaga nieco więcej zaangażowania technicznego, ale efekty mogą być naprawdę imponujące. Przygotuj się na podróż przez świat elektroniki, mechaniki i precyzyjnej kalibracji.

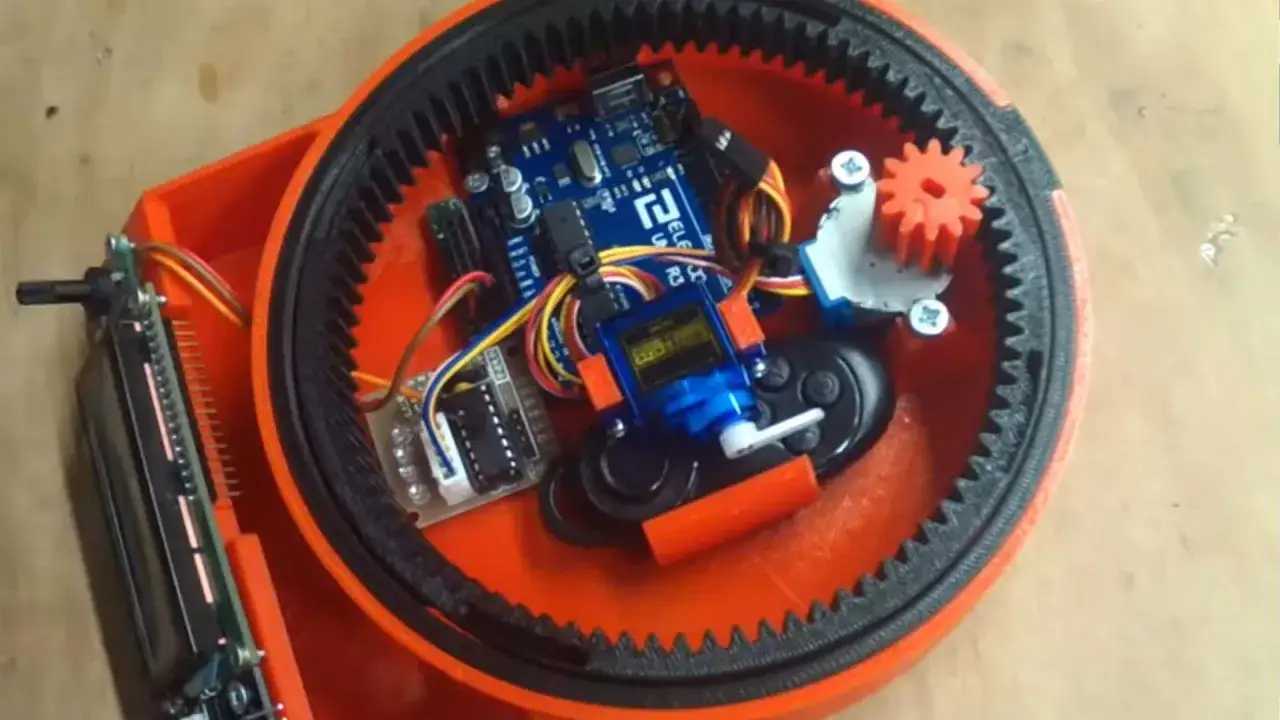

Lista zakupów: jakie Arduino, kamerę, projektor i silnik krokowy wybrać?

Aby zbudować skaner światłem strukturalnym, będziesz potrzebować kilku kluczowych komponentów. Oto lista zakupów, która pomoże Ci zacząć:

• Płytka sterująca: Najczęściej wybieranym rozwiązaniem jest Arduino Uno. Jest to popularna, łatwo dostępna i dobrze udokumentowana platforma, idealna do sterowania silnikami i komunikacji z innymi modułami.
• Silnik krokowy: Do precyzyjnego obracania skanowanego obiektu potrzebny jest silnik krokowy. Popularnym wyborem jest model Nema 17, który oferuje dobrą precyzję i moment obrotowy.
• Sterownik silnika krokowego: Silnik krokowy wymaga specjalnego sterownika, który pozwoli Arduino na jego precyzyjne kontrolowanie. Popularne opcje to moduły takie jak A4988 lub DRV8825.
• Kamera: Do rejestrowania obrazu obiektu z nałożonym wzorem światła potrzebna jest kamera. Na początek dobrze sprawdzi się prosta kamera internetowa, na przykład Logitech C270.
• Projektor: Serce systemu światła strukturalnego. Może to być mały projektor DLP lub LCD. Warto poszukać używanych modeli, aby obniżyć koszty.
• Dodatkowe elementy: Nie zapomnij o okablowaniu, odpowiednim zasilaczu do silnika i Arduino, diodach LED do ewentualnego dodatkowego oświetlenia sceny, a także o materiałach do budowy konstrukcji mechanicznej (np. profile aluminiowe, płyty MDF, elementy drukowane 3D).

Wszystkie te komponenty są łatwo dostępne w Polsce, na przykład na popularnych portalach aukcyjnych (Allegro) oraz w sklepach z elektroniką i częściami do drukarek 3D.

Schemat połączeń elektroniki: jak bezpiecznie wszystko zmontować?

Montaż elektroniki to kluczowy etap, który wymaga precyzji i uwagi. Podstawowy schemat połączeń zazwyczaj obejmuje:

• Podłączenie silnika krokowego do sterownika: Silnik ma cztery cewki, które należy prawidłowo podłączyć do odpowiednich wyjść sterownika.
• Podłączenie sterownika do Arduino: Sterownik komunikuje się z Arduino za pomocą kilku pinów, które kontrolują ruch silnika (kroki, kierunek).
• Zasilanie: Należy zapewnić odpowiednie zasilanie zarówno dla Arduino, jak i dla silnika krokowego (często wymagany jest oddzielny, mocniejszy zasilacz).
• Integracja kamery i projektora: Kamera i projektor podłącza się zazwyczaj do komputera, który będzie sterował całym procesem i przetwarzał dane.

Zawsze warto poszukać gotowych schematów połączeń dla popularnych projektów DIY, takich jak FabScan, które często są dostępne online. Bezpieczeństwo jest priorytetem przed włączeniem zasilania dokładnie sprawdź wszystkie połączenia, aby uniknąć zwarcia i uszkodzenia komponentów.

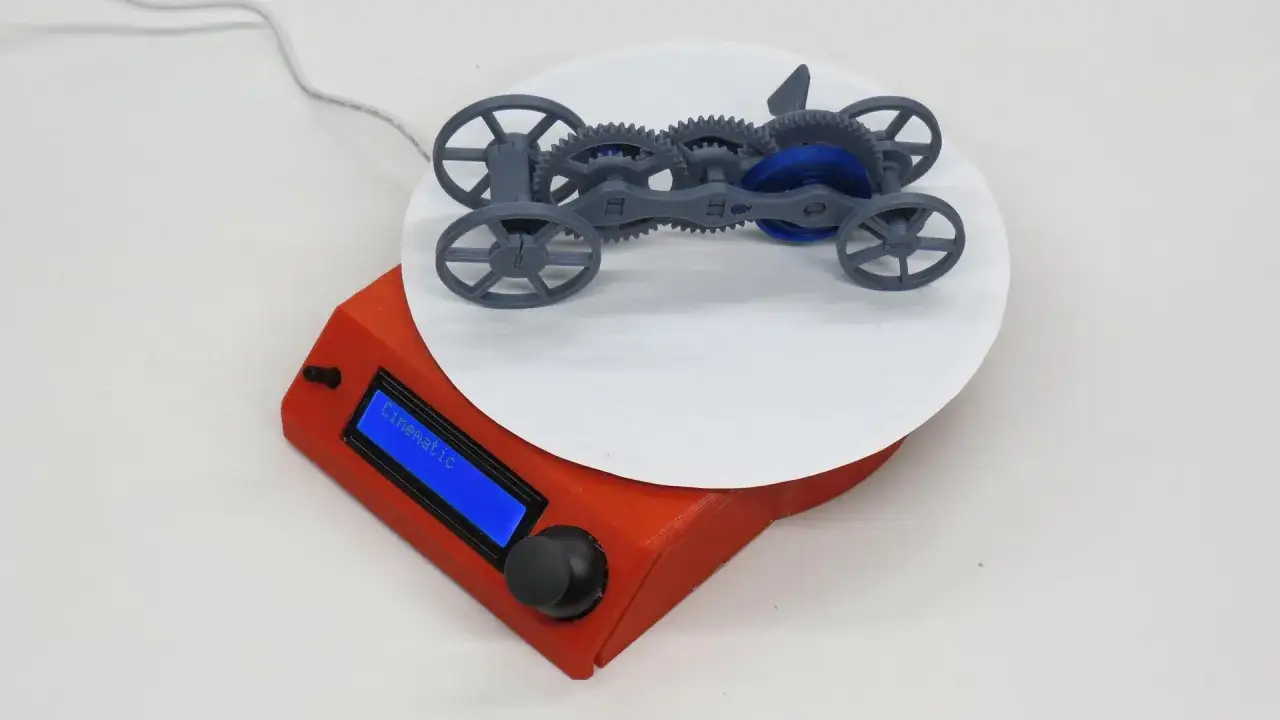

Konstrukcja mechaniczna: stolik obrotowy i uchwyty do druku 3D

Precyzja mechaniczna jest równie ważna, co elektronika. Sercem konstrukcji jest zazwyczaj stabilny stolik obrotowy, który musi obracać obiekt z bardzo dużą dokładnością, zazwyczaj o niewielkie, stałe kąty między kolejnymi skanami. Wiele elementów konstrukcyjnych, takich jak uchwyty na kamerę i projektor, podstawy stolika czy obudowy, można z powodzeniem wydrukować na drukarce 3D. To daje ogromną elastyczność w projektowaniu i dostosowywaniu konstrukcji do własnych potrzeb. Ważne jest, aby cała konstrukcja była sztywna i stabilna, minimalizując drgania, które mogłyby negatywnie wpłynąć na jakość skanów.

Instalacja i konfiguracja oprogramowania HP 3D Scan

Do sterowania skanerem ze światłem strukturalnym potrzebne jest specjalistyczne oprogramowanie. Popularnym wyborem jest HP 3D Scan (wcześniej znane jako DAVID Laserscanner). Jest to potężne narzędzie, które pozwala na zarządzanie procesem skanowania, kalibrację kamery i projektora, a także na przetwarzanie zebranych danych w model 3D. Po zainstalowaniu oprogramowania należy przejść przez proces konfiguracji, który zazwyczaj obejmuje wybór używanej kamery i projektora, ustawienie rozdzielczości oraz parametrów przetwarzania. Kluczowe jest tutaj dokładne skalibrowanie całego systemu.

Krytyczny etap: jak prawidłowo skalibrować kamerę i projektor?

Kalibracja to absolutnie najważniejszy etap w budowie skanera światłem strukturalnym. To właśnie od jej precyzji zależy dokładność całego urządzenia. Proces ten polega na dokładnym określeniu wzajemnego położenia kamery i projektora w przestrzeni oraz ich parametrów optycznych (ogniskowa, zniekształcenia). Oprogramowanie HP 3D Scan zazwyczaj prowadzi użytkownika przez ten proces. Najczęściej wymaga to umieszczenia na obiekcie lub w jego pobliżu specjalnej planszy kalibracyjnej na przykład z wzorem szachownicy lub zestawem precyzyjnie rozmieszczonych punktów. Wykonując serię zdjęć z różnymi ustawieniami kamery i projektora, oprogramowanie jest w stanie obliczyć niezbędne parametry. Niewłaściwa kalibracja jest najczęstszą przyczyną błędów i niedokładności w skanach wykonanych metodą światła strukturalnego.

Ile naprawdę kosztuje budowa skanera 3D w Polsce?

Budowa własnego skanera 3D to świetny sposób na zaoszczędzenie pieniędzy w porównaniu do zakupu gotowego urządzenia. Jednak realne koszty mogą się znacznie różnić w zależności od wybranej metody i jakości komponentów. Przyjrzyjmy się bliżej, czego możemy się spodziewać.

Analiza kosztów: wariant minimum kontra zestaw dla wymagających

Koszty budowy skanera 3D można podzielić na dwa główne scenariusze:

• Fotogrametria: To zdecydowanie najbardziej ekonomiczna opcja. Jeśli masz już smartfon z dobrym aparatem, Twoje koszty mogą być niemal zerowe. Ewentualne wydatki to zakup statywu (kilkadziesiąt złotych) oraz ewentualnie dodatkowego oświetlenia (kilkaset złotych, jeśli chcesz uzyskać studyjne rezultaty). Jeśli zdecydujesz się na płatne oprogramowanie, to również będzie dodatkowy koszt, ale darmowe alternatywy są w zupełności wystarczające na początek.
• Skaner ze światłem strukturalnym: Tutaj koszty są wyższe, ale nadal znacznie niższe niż w przypadku gotowych rozwiązań. Podstawowe komponenty, takie jak Arduino Uno, silnik krokowy Nema 17 ze sterownikiem, prosta kamera internetowa i mały projektor, można kupić za łączną kwotę kilkuset złotych. Warto poszukać używanych projektorów, co może znacznie obniżyć koszty. Jeśli posiadasz drukarkę 3D, koszty materiałów do budowy konstrukcji będą minimalne. Orientacyjny koszt budowy prostej wersji skanera światłem strukturalnym, bazując na popularnych projektach DIY, może zamknąć się w okolicach 100 euro, czyli około 400-500 złotych, nie licząc kosztów druku 3D.

Ostateczny koszt będzie zależał od Twoich wyborów czy postawisz na najtańsze dostępne części, czy zainwestujesz w lepszą jakość, która przełoży się na dokładniejsze skany.

Gdzie szukać komponentów, by nie przepłacić?

Aby zminimalizować koszty budowy skanera 3D, warto strategicznie podejść do zakupów. Oto kilka sprawdzonych miejsc, gdzie można znaleźć potrzebne komponenty w atrakcyjnych cenach:

• Popularne portale aukcyjne: Allegro i OLX to prawdziwe kopalnie okazji. Znajdziesz tam zarówno nowe, jak i używane części, często od sprzedawców oferujących konkurencyjne ceny.
• Sklepy z elektroniką i częściami do drukarek 3D: Wiele sklepów internetowych specjalizujących się w elektronice hobbystycznej lub częściach do drukarek 3D oferuje szeroki wybór komponentów, takich jak Arduino, silniki krokowe czy sterowniki.
• Sklepy modelarskie: Czasami można tam znaleźć ciekawe elementy mechaniczne lub elektroniczne, które mogą przydać się w budowie konstrukcji.
• Fora internetowe i grupy hobbystyczne: Społeczność majsterkowiczów jest bardzo pomocna. Na forach tematycznych lub grupach w mediach społecznościowych często można znaleźć oferty sprzedaży używanych części, a także uzyskać cenne porady dotyczące wyboru komponentów.

Zawsze porównuj ceny u różnych sprzedawców i szukaj promocji. Cierpliwość w poszukiwaniach może przynieść znaczące oszczędności.

Najczęstsze błędy i problemy: jak ich uniknąć i co zrobić, gdy coś pójdzie nie tak?

Budowa własnego skanera 3D to projekt pełen wyzwań, ale też satysfakcji. Nawet przy najlepszych chęciach, możemy napotkać na pewne trudności. Znajomość najczęstszych błędów i problemów pozwoli Ci ich uniknąć lub szybko sobie z nimi poradzić.

Problem: model jest "zaszumiony" lub niekompletny rola oświetlenia

Jednym z najczęstszych problemów, szczególnie w przypadku fotogrametrii, jest uzyskanie modelu, który jest "zaszumiony" (pełen drobnych, niechcianych detali) lub niekompletny (brakuje fragmentów). Bardzo często przyczyną jest niewłaściwe oświetlenie. Jeśli światło jest zbyt ostre, tworzy głębokie cienie, które utrudniają oprogramowaniu analizę powierzchni. Z kolei niedoświetlenie może spowodować utratę detali. Kluczem jest tutaj zapewnienie równomiernego, rozproszonego światła, które oświetla cały obiekt bez tworzenia ostrych kontrastów. W przypadku fotogrametrii, zbyt mała liczba zdjęć lub ich słaba jakość (np. poruszone) również może prowadzić do podobnych problemów. Upewnij się, że każde zdjęcie jest ostre i wyraźne.

Problem: skanowanie obiektów błyszczących, przezroczystych i czarnych

Niektóre materiały stanowią prawdziwe wyzwanie dla skanerów 3D. Obiekty błyszczące odbijają światło w nieprzewidywalny sposób, co zakłóca pracę algorytmów. Materiały przezroczyste są praktycznie niewidoczne dla skanera, ponieważ światło przez nie przenika. Z kolei obiekty bardzo ciemne mogą pochłaniać zbyt dużo światła, przez co są słabo widoczne. Na szczęście istnieją proste rozwiązania:

• Obiekty błyszczące i przezroczyste: Najskuteczniejszą metodą jest nałożenie na powierzchnię obiektu cienkiej, matowej warstwy. Można do tego użyć specjalnych sprayów do skanowania 3D, ale często wystarczy nawet tymczasowe pokrycie matowym sprayem do malowania (np. tym do malowania karoserii modeli samochodów) lub nawet suchym szamponem w sprayu.
• Obiekty czarne: W tym przypadku kluczowe jest zapewnienie jak najlepszego oświetlenia. Czasami delikatne rozjaśnienie powierzchni matowym sprayem może również pomóc.

Pamiętaj, że celem tych zabiegów jest stworzenie powierzchni, którą oprogramowanie skanera będzie w stanie "zobaczyć" i przeanalizować.

Problem: oprogramowanie nie łączy skanów jak przygotować obiekt?

Gdy pracujesz z wieloma skanami lub zdjęciami, oprogramowanie musi je ze sobą połączyć, aby stworzyć spójny model. Czasami jednak program ma trudności z dopasowaniem poszczególnych fragmentów. Najczęstszą przyczyną jest brak wystarczającej liczby wspólnych punktów lub cech między ujęciami. Aby temu zaradzić, warto zastosować kilka technik:

• Dodaj markery referencyjne: Na obiekcie, który skanujesz, możesz nakleić małe, kontrastowe znaczniki na przykład naklejki z prostymi wzorami lub kropkami. Oprogramowanie łatwiej je zidentyfikuje i wykorzysta do precyzyjnego dopasowania skanów.
• Zapewnij duże nakładanie się kadrów: W fotogrametrii kluczowe jest, aby kolejne zdjęcia miały jak największą część wspólną.
• Precyzyjny stolik obrotowy: W przypadku skanerów światłem strukturalnym, dokładność obrotu obiektu jest kluczowa. Upewnij się, że Twój stolik obraca się płynnie i z odpowiednią precyzją.

W fotogrametrii, przy skanowaniu większych obiektów, może pojawić się tzw. "efekt banana", czyli kumulująca się odchyłka wolumetryczna. Aby go zminimalizować, starannie planuj ścieżkę, po której wykonujesz zdjęcia, starając się zachować stałą perspektywę względem obiektu.

Zeskanowałem obiekt i co dalej? Od modelu 3D do fizycznego wydruku

Gratulacje! Udało Ci się zeskanować obiekt i masz w ręku cyfrowy model 3D. Ale co dalej? Ten moment otwiera drzwi do nieskończonych możliwości od fizycznego odtworzenia modelu po wykorzystanie go w wirtualnych światach.

Przygotowanie siatki STL do druku 3D

Jeśli Twoim celem jest druk 3D zeskanowanego obiektu, musisz przygotować jego model. Najpopularniejszym formatem pliku do druku 3D jest STL. Zeskanowany model, często zapisany w formacie OBJ, może wymagać kilku kroków przygotowawczych:

• Naprawa błędów w siatce: Skanowanie, zwłaszcza domowymi metodami, może czasami generować błędy w geometrii modelu, takie jak dziury, nieszczelności czy nieprawidłowo połączone ściany. Darmowe programy takie jak Meshmixer lub Blender oferują narzędzia do naprawy tych błędów.
• Optymalizacja modelu: Modele zeskanowane mogą mieć bardzo dużą liczbę poligonów (trójkątów), co może spowolnić proces druku. Warto zmniejszyć tę liczbę, zachowując jednocześnie jak najwięcej detali.
• Skalowanie: Upewnij się, że model ma odpowiednie wymiary i jest poprawnie zorientowany w przestrzeni.

Po przygotowaniu modelu w programie typu CAD lub edytorze siatek, należy go "pokroić" za pomocą oprogramowania typu slicer (np. Cura, PrusaSlicer), które przetłumaczy model na instrukcje zrozumiałe dla drukarki 3D.

Przeczytaj również: Karmnik dla ptaków DIY: Jak zrobić prosty i bezpieczny?

Inne zastosowania Twojego modelu: wizualizacje, gry, inżynieria odwrotna

Możliwości wykorzystania zeskanowanych modeli 3D wykraczają daleko poza druk. Twój cyfrowy obiekt może stać się elementem:

• Wizualizacji: Stwórz fotorealistyczne rendery swoich modeli, które można wykorzystać w prezentacjach, materiałach marketingowych lub jako elementy graficzne.
• Gier i animacji: Zeskanowane obiekty mogą zostać zaimportowane do silników gier, takich jak Unity czy Unreal Engine, tworząc realistyczne otoczenie lub elementy rozgrywki. Można je również wykorzystać w animacjach komputerowych.
• Inżynierii odwrotnej: Analizuj zeskanowaną geometrię istniejących części, aby je ulepszyć, zmodyfikować lub stworzyć ich zamienniki. Jest to niezwykle przydatne w procesach prototypowania i optymalizacji produktów.
• Archiwizacji cyfrowej: Twórz cyfrowe kopie cennych przedmiotów, dzieł sztuki lub artefaktów, zabezpieczając je przed utratą i udostępniając szerszej publiczności.

Posiadając własny skaner 3D, stajesz się twórcą cyfrowego świata, a ogranicza Cię jedynie Twoja wyobraźnia!
