Ten artykuł to kompleksowy przewodnik "Zrób to sam", który krok po kroku pokaże Ci, jak samodzielnie zbudować siłomierz. Niezależnie od tego, czy szukasz projektu edukacyjnego, czy praktycznego narzędzia do pomiaru siły, znajdziesz tu szczegółowe instrukcje, listy potrzebnych materiałów oraz wskazówki dotyczące kalibracji i bezpieczeństwa.
Jak samodzielnie zbudować siłomierz krok po kroku
- Wybierz między prostym siłomierzem mechanicznym a zaawansowanym elektronicznym z Arduino.
- Poznaj niezbędne materiały i narzędzia, w tym elementy sprężyste i czujniki tensometryczne.
- Skonstruuj korpus, zamontuj element pomiarowy i stwórz skalę.
- Przeprowadź kalibrację siłomierza, używając przedmiotów o znanej masie (np. 100g ≈ 1N).
- Zwróć uwagę na bezpieczeństwo, szczególnie przy budowie i testowaniu siłomierza bokserskiego.
- Dla wersji elektronicznej wykorzystaj Arduino, moduł HX711 i wyświetlacz LCD.
Dlaczego zbudowanie własnego siłomierza to świetny pomysł
Samodzielne zbudowanie siłomierza to nie tylko satysfakcjonujące wyzwanie, ale także fantastyczna okazja do nauki. Pozwala zrozumieć fundamentalne zasady fizyki w praktyczny sposób, przekładając teorię na działające urządzenie. To projekt, który może zainspirować młodych odkrywców i dostarczyć cennych umiejętności majsterkowiczom.
Od projektu szkolnego po praktyczne narzędzie w warsztacie
Domowy siłomierz może przyjąć różne formy, od prostego projektu szkolnego, przez który uczniowie poznają podstawy fizyki, po funkcjonalne narzędzie do warsztatu. Hobbysta może wykorzystać go do sprawdzania wytrzymałości drobnych elementów, porównywania siły nacisku narzędzi czy nawet do zabawy. Satysfakcja z samodzielnego stworzenia czegoś, co działa i jest użyteczne, jest nieoceniona.
Zrozum fizykę w praktyce: Prawo Hooke'a w Twoim domu
Podstawą działania większości prostych siłomierzy jest Prawo Hooke'a. Mówi ono, że odkształcenie elementu sprężystego, takiego jak sprężyna, jest wprost proporcjonalne do działającej na niego siły. Im mocniej pociągniesz lub naciśniesz sprężynę, tym bardziej się ona wydłuży lub skróci. Zrozumienie tej zależności pozwala na stworzenie urządzenia, które mierzy siłę na podstawie obserwowalnego odkształcenia.
Zanim zaczniesz: Planowanie, narzędzia i kluczowe zasady bezpieczeństwa
Każdy udany projekt DIY zaczyna się od dobrego planu i odpowiedniego przygotowania. Zanim chwycisz za narzędzia, warto zastanowić się nad kilkoma kluczowymi kwestiami, które zapewnią nie tylko sukces konstrukcyjny, ale przede wszystkim bezpieczeństwo.
Siłomierz mechaniczny czy elektroniczny? Wybierz projekt dla siebie
Masz dwie główne ścieżki do wyboru. Siłomierz mechaniczny jest prostszy w budowie, tańszy i idealny dla początkujących lub jako projekt edukacyjny. Jego dokładność jest jednak ograniczona. Z kolei siłomierz elektroniczny, wykorzystujący czujniki i mikrokontrolery, oferuje znacznie większą precyzję i możliwości, ale wymaga podstawowej wiedzy z zakresu elektroniki i programowania.
- Siłomierz mechaniczny: Prosty, tani, dobry do celów edukacyjnych i podstawowych pomiarów.
- Siłomierz elektroniczny: Bardziej precyzyjny, wymaga podstaw wiedzy z elektroniki i programowania, ale oferuje dokładniejsze wyniki i większe możliwości (np. zapis danych).
Niezbędnik majsterkowicza: Jakie materiały i narzędzia będą potrzebne?

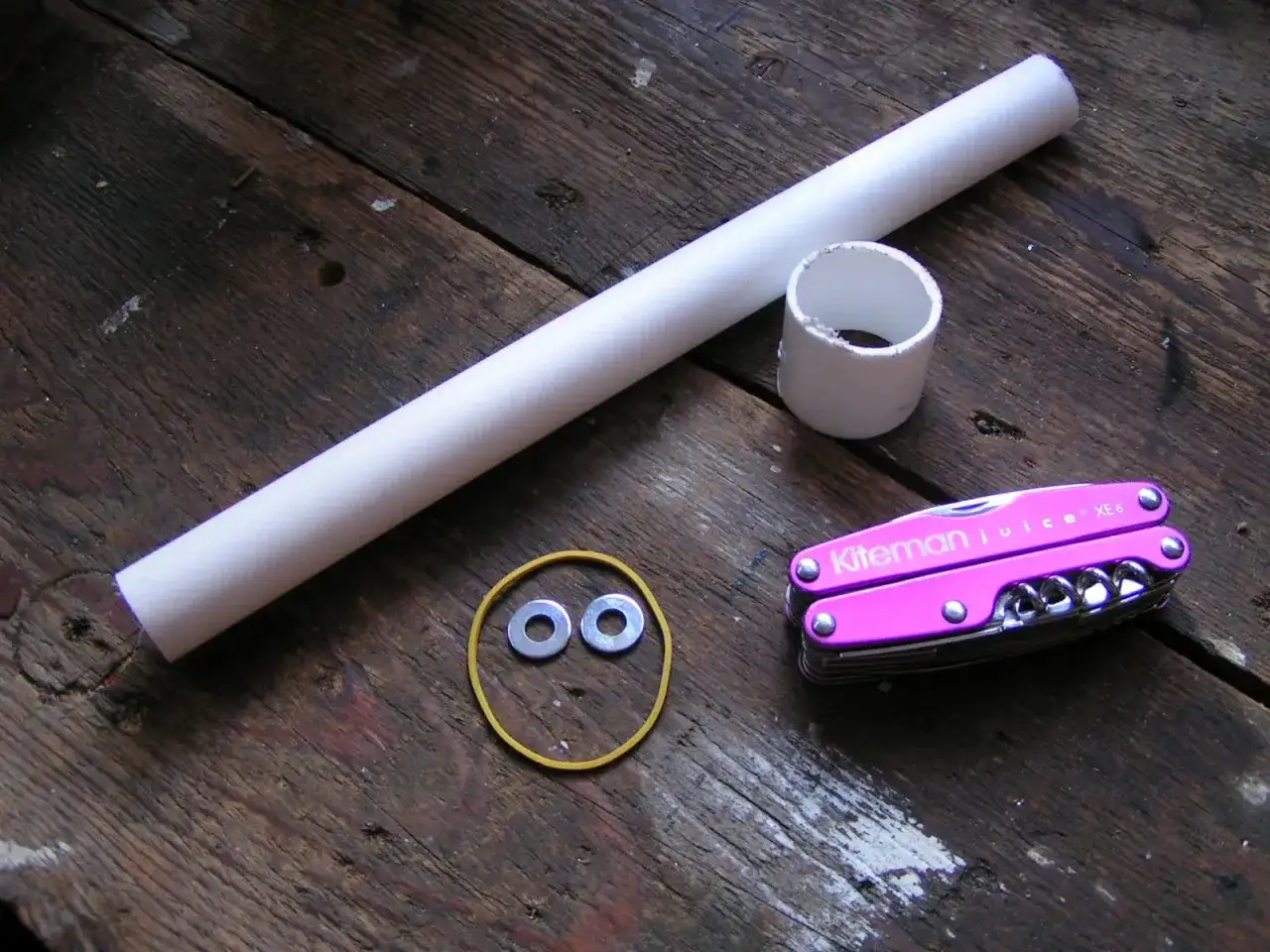

Lista potrzebnych rzeczy zależy od wybranego typu siłomierza. Do prostszej wersji mechanicznej przydadzą się:
- Metalowa sprężyna (np. z długopisu) lub mocna gumka recepturka.
- Przezroczysta rurka (np. z długopisu), strzykawka lub kawałek deski na korpus.
- Kawałek papieru lub linijka do stworzenia skali.
- Ołówek, marker, klej, taśma.
Jeśli zdecydujesz się na wersję elektroniczną, będziesz potrzebować dodatkowo:
- Czujniki tensometryczne (tensometry).
- Moduł wzmacniacza HX711.
- Mikrokontroler Arduino (np. UNO).
- Wyświetlacz LCD (opcjonalnie).
- Przewody połączeniowe, płytka stykowa (breadboard).
- Lutownica i cyna (jeśli nie używasz płytki stykowej).
Podstawowe narzędzia, takie jak nożyczki, nóż, a w niektórych przypadkach wiertarka, będą niezbędne niezależnie od wyboru.
Bezpieczeństwo przede wszystkim: Jak uniknąć wypadków przy budowie i testowaniu?
Praca z narzędziami i potencjalnie niebezpiecznymi elementami wymaga ostrożności. Zawsze używaj ostrych narzędzi z rozwagą i chroń oczy, zwłaszcza podczas cięcia czy wiercenia. Jeśli pracujesz z elektroniką i lutownicą, zadbaj o dobrą wentylację. Podczas testowania konstrukcji, szczególnie tej przeznaczonej do pomiaru większych sił, upewnij się, że jest ona stabilna i solidnie wykonana. Niewłaściwie skonstruowany siłomierz, zwłaszcza typu bokserskiego, może stanowić ryzyko kontuzji.
Instrukcja krok po kroku: Jak zrobić prosty siłomierz mechaniczny w 30 minut
Zbudowanie prostego siłomierza mechanicznego jest zaskakująco szybkie i proste. Oto, jak możesz to zrobić, wykorzystując przedmioty, które prawdopodobnie masz pod ręką.
-
Krok 1: Budowa korpusu wykorzystaj deskę, rurkę lub strzykawkę
Korpus jest podstawą Twojego siłomierza. Możesz użyć przezroczystej rurki (np. z długopisu) lub dużej strzykawki. Jeśli wybierzesz strzykawkę, usuń igłę i tłok. Alternatywnie, możesz przygotować prostą ramę z kawałka deski. Ważne, aby w korpusie można było zamontować element sprężysty i swobodnie poruszać wskaźnikiem, który będzie wskazywał odczyt na skali.
-
Krok 2: Serce urządzenia jak zamontować sprężynę lub gumkę recepturkę?
Teraz czas na element, który będzie reagował na siłę. Najczęściej wykorzystuje się do tego metalową sprężynę. Przymocuj jeden koniec sprężyny do stałego punktu w korpusie (np. do dna strzykawki lub jednego końca deski). Drugi koniec sprężyny powinien być połączony ze wskaźnikiem lub haczykiem, do którego będziesz przykładać mierzoną siłę. Można też użyć mocnej gumki recepturki, postępując podobnie.
-
Krok 3: Tworzenie skali pomiarowej i wskaźnika
Potrzebujesz wskaźnika, który będzie poruszał się wzdłuż skali. Może to być kawałek drutu, papieru lub plastikowy element przymocowany do ruchomego końca sprężyny. Skalę możesz narysować na pasku papieru, który następnie przykleisz lub przymocujesz do korpusu. Na początku skala może być po prostu serią kresek. Wartości liczbowe naniesiemy podczas kalibracji.
-
Krok 4: Kalibracja, czyli jak sprawić, by Twój siłomierz pokazywał niutony?
To kluczowy etap, który sprawi, że Twój siłomierz będzie użyteczny. Znajdź przedmioty o znanej masie, np. odważniki kuchenne, butelki z wodą (pamiętaj, że 1 litr wody waży około 1 kg). Powieś taki przedmiot na swoim siłomierzu i zaznacz na skali punkt, do którego przesunął się wskaźnik. Pamiętaj, że ciężar 100 gramów odpowiada sile około 1 Niutona (N). Powtórz ten proces dla kilku różnych mas, aby stworzyć wiarygodną skalę w Niutonach. Dokładna kalibracja to podstawa wiarygodnych pomiarów.
Dla ambitnych: Budowa elektronicznego siłomierza z wykorzystaniem Arduino
Jeśli szukasz większej precyzji i możliwości, elektroniczny siłomierz oparty na Arduino będzie doskonałym wyborem. Choć wymaga nieco więcej pracy i podstawowej wiedzy z elektroniki, efekty są warte wysiłku.
Komponenty elektroniczne, które musisz zdobyć: Arduino, tensometr i moduł HX711
Sercem elektronicznego siłomierza są specjalistyczne komponenty. Czujniki tensometryczne (tensometry) to małe elementy, które zmieniają swoją rezystancję pod wpływem nacisku lub rozciągania. Ponieważ sygnał z tensometru jest bardzo słaby, potrzebujemy modułu wzmacniacza, a najpopularniejszym i najtańszym rozwiązaniem jest moduł HX711. Całość "sterowana" jest przez mikrokontroler Arduino, który odczytuje dane, przetwarza je i może wyświetlić wynik na przykład na wyświetlaczu LCD.
Schemat połączeń bez tajemnic: Jak połączyć wszystkie elementy?
Kluczowe jest poprawne połączenie wszystkich elementów. Tensometry zazwyczaj podłącza się do modułu HX711 za pomocą czterech przewodów (E+, E-, A+, A-). Następnie moduł HX711 komunikuje się z Arduino poprzez piny cyfrowe (DT, SCK) oraz zasilanie (VCC, GND). Jeśli używasz wyświetlacza LCD, również wymaga on podłączenia do Arduino. Dokładne przestrzeganie schematu połączeń jest niezwykle ważne, aby uniknąć uszkodzenia komponentów.
Podstawowy kod dla Arduino: Zaprogramuj swój siłomierz do działania
Aby Arduino mogło odczytywać dane z czujnika i przetwarzać je, potrzebuje odpowiedniego oprogramowania, czyli tzw. szkicu. Najczęściej wykorzystuje się gotowe biblioteki, np. bibliotekę dla modułu HX711, która znacznie ułatwia pracę. Kod musi zawierać sekcje inicjalizujące komunikację z czujnikiem, odczytujące surowe dane, przeliczające je na niutony (po wcześniejszej kalibracji) i wysyłające wynik do wyświetlacza lub komputera.
Jak wyświetlić wynik? Podłączenie ekranu LCD lub odczyt na komputerze
Wynik pomiaru można zaprezentować na kilka sposobów. Najbardziej efektowne jest użycie wyświetlacza LCD, który na bieżąco pokazuje zmierzoną siłę. Alternatywnie, można wysyłać dane do komputera i odczytywać je w Monitorze Szeregowym Arduino IDE. Dla bardziej zaawansowanych użytkowników możliwe jest stworzenie dedykowanej aplikacji komputerowej do wizualizacji i zapisywania wyników.
Projekt specjalny: Jak zaadaptować konstrukcję do budowy siłomierza bokserskiego?
Budowa siłomierza bokserskiego to bardziej wymagające zadanie, które wymaga szczególnej uwagi na wytrzymałość konstrukcji i dokładność pomiaru sił uderzenia.
Wzmocniona konstrukcja ramy i tarczy uderzeniowej
Siłomierz bokserski musi wytrzymać dynamiczne i silne uderzenia. Dlatego kluczowe jest użycie solidnych materiałów, takich jak grube drewno, metalowe profile czy rury. Rama powinna być bardzo stabilna, aby pochłonąć energię uderzenia. Tarcza uderzeniowa, która przenosi siłę na czujnik, musi być wykonana z wytrzymałego materiału, np. grubej sklejki lub metalu, a często dodatkowo amortyzowana. Bezpieczeństwo i solidność konstrukcji są tu absolutnym priorytetem.
Wybór i montaż czujnika: Jaki tensometr wytrzyma silne uderzenia?
Do pomiaru sił uderzenia potrzebne są specjalne, wytrzymałe czujniki tensometryczne, zdolne do pracy pod dużymi, dynamicznymi obciążeniami. Ważny jest również sposób montażu. Należy go tak zamocować, aby precyzyjnie mierzył siłę uderzenia, jednocześnie chroniąc sam czujnik przed uszkodzeniem. Często stosuje się specjalne układy montażowe, np. mostek Wheatstone'a, który zwiększa precyzję i odporność na zakłócenia.
Jak skalibrować siłomierz typu "gruszka" dla wiarygodnych wyników?
Kalibracja siłomierza bokserskiego jest trudniejsza niż w przypadku prostych modeli, ponieważ trudno jest przyłożyć do niego dużą, statyczną masę. Często stosuje się metody porównawcze, kalibrując urządzenie względem profesjonalnego sprzętu lub używając znanych sił generowanych przez specjalistyczne urządzenia. Ważne jest, aby kalibracja uwzględniała dynamiczny charakter uderzenia i zapewniała powtarzalność pomiarów.
Twój siłomierz jest gotowy! Co dalej?
Gratulacje! Twój własnoręcznie zbudowany siłomierz jest już gotowy do pracy. Zanim jednak zaczniesz go intensywnie użytkować, warto dowiedzieć się, jak radzić sobie z potencjalnymi problemami i jakie możliwości ulepszeń drzemią w Twoim projekcie.
Najczęstsze problemy i ich rozwiązania: Co zrobić, gdy pomiary są niedokładne?
Jeśli Twój siłomierz nie działa tak, jakbyś tego oczekiwał, oto kilka rzeczy, które możesz sprawdzić:
- Niedokładne pomiary: Sprawdź poprawność kalibracji. Upewnij się, że element sprężysty lub tensometr nie są uszkodzone i nie ma luzów w konstrukcji.
- Niestabilne odczyty (w wersji elektronicznej): Zweryfikuj połączenia przewodów, sprawdź stabilność zasilania i poszukaj potencjalnych źródeł zakłóceń elektromagnetycznych.
- Uszkodzenia mechaniczne: Jeśli konstrukcja nie wytrzymuje obciążeń, rozważ jej wzmocnienie lub użycie trwalszych materiałów.
- Błędy w kodzie (w wersji elektronicznej): Dokładnie przeanalizuj swój kod, porównaj go z działającymi przykładami i upewnij się, że wszystkie zmienne są poprawnie zdefiniowane.
Przeczytaj również: Jak złożyć namiot plażowy pop-up? Szybka instrukcja krok po kroku
Pomysły na ulepszenia: od efektów dźwiękowych po zapisywanie rekordów
Twój siłomierz to dopiero początek! Oto kilka pomysłów na jego dalszy rozwój:
- Dla siłomierza mechanicznego: Możesz dodać bardziej precyzyjną skalę, zastosować wymienne sprężyny o różnej twardości, aby mierzyć różne zakresy sił, lub nadać mu bardziej estetyczny wygląd.
- Dla siłomierza elektronicznego: Możliwości są niemal nieograniczone! Możesz zaimplementować zapis danych na karcie SD, przesyłanie ich do komputera lub aplikacji mobilnej, dodać wizualizację graficzną, efekty dźwiękowe lub świetlne sygnalizujące przekroczenie pewnego progu siły, a nawet uczynić go bezprzewodowym za pomocą modułu Bluetooth.
